業務用放送設備

ユニペックス製品(業務用放送設備)

EIAラック形放送設備

● STU-E200    シリアル通信ユニット

●最大20回線まで対応の、省線式リモートマイクシステムです。
●リモートマイク形シリアル通信ユニットSTU-R200とLAN ケーブル(CAT5e以上)で接続し、各種放送を行うことができます。
●STU-R200を、最大3台まで接続できます。
●接続されたSTU-R200の動作状況を、表示灯で確認できます。
●配線しやすい脱着式端子台や、プッシュ式端子台を装備しています。
●エレクトロチャイムユニットEC-44(別売)を組み込むことによって、チャイム放送を行うことができます。

使用電源:AC100V 50/60Hz DC 24V(AC優先)
定格出力:0dBV 600Ω平衡 -20dBV 10kΩ平衡(設定スイッチにて切り替え)
周波数特性:50Hz〜15kHz
寸法:幅420mm×高さ43mm×奥行160mm
質量:約2.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● STU-R200    リモートマイク形シリアル通信ユニット

●10回線の回線選択スイッチを装備した省線式リモートマイクです。
●シリアル通信ユニットSTU-E200とLAN ケーブル(CAT5e以上)で接続し、各種放送を行います。
●回線増設用ケーブルSTU-Z10を使用し、リモートマイク増設用RMZ-110を本機に接続することで、最大20回線まで対応します。
●STU-R200間で放送の優先設定が可能です。
●他のSTU-R200が放送中かどうかを、表示灯で確認できます。
●マイク放送、外部入力の音量を、後面の音量調節つまみで、個別に調節することができます。
●ACアダプター(付属)を使用することで、配線可能距離を延ばすことができます。

使用電源:DC24V(STU-E200供給時)/DC15V(ACアダプター供給時)
定格出力:0dBV 600Ω平衡
周波数特性:70Hz〜10kHz(マイク)/100Hz〜15kHz(外部入力)
使用可能LANケーブル:CAT5e以上 ストレートタイプ
寸法:幅233mm×高さ59mm×奥行138mm マイク長さ294mm
質量:約1.2kg
価格: OPEN

  • Public Address System 業務用放送設備

● STU-Z10    回線増設用ケーブル

●リモートマイク形シリアル通信ユニットSTU-R200にRMZ-110を増設する際に使用する回線増設用ケーブルです。
●STU-R200側はコネクター、RMZ-110側はネジ端子接続のためバラ線となります。
税抜価格: ¥6,000

  • Public Address System 業務用放送設備

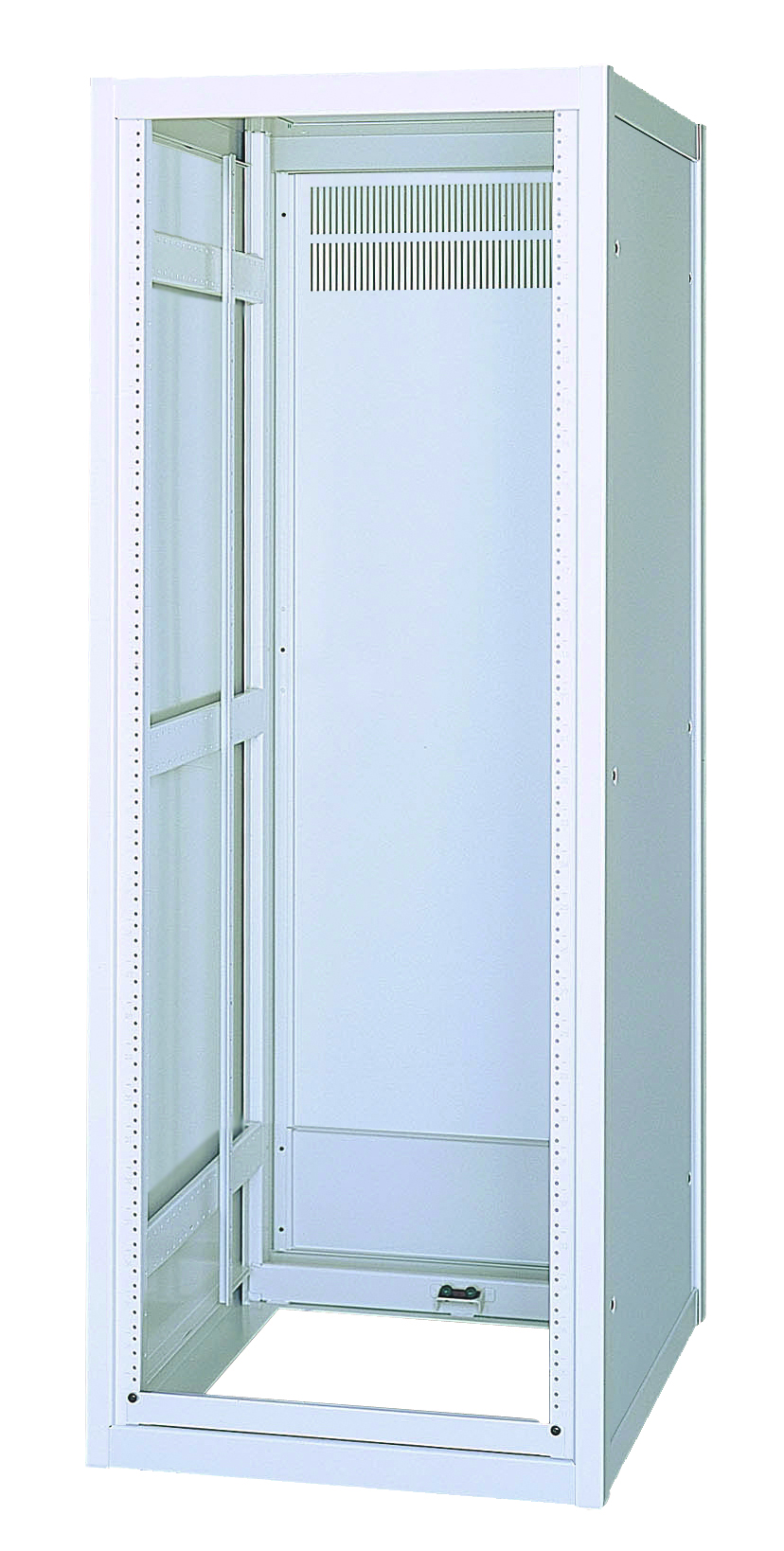

● AVST 31-4515S    EIA規格ラック

パネル取付数:合計31U(ユニット)
寸法:幅570mm×高さ1500mm×奥行450mm
質量:約55.6kg
ホワイトグレー マンセルN-8
価格: OPEN

  • Public Address System 業務用放送設備

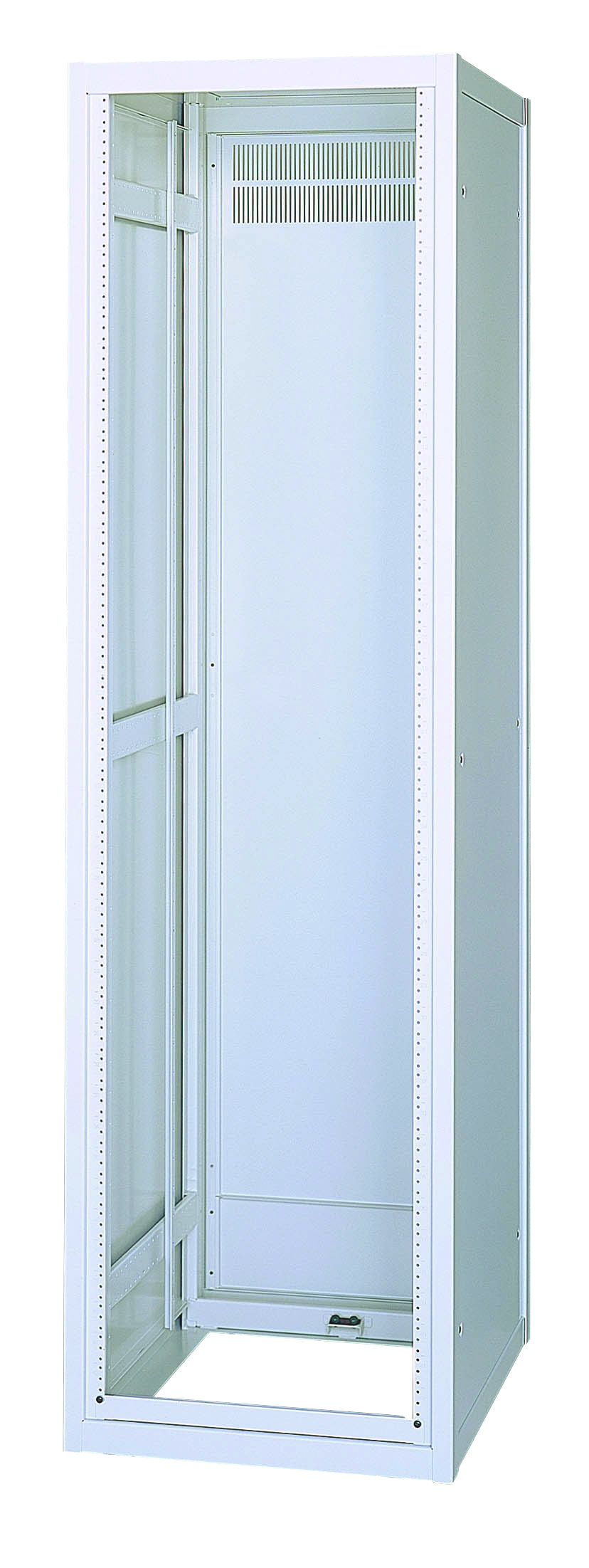

● AVST 42-4520S    EIA規格ラック

パネル取付数:合計42U(ユニット)
寸法:幅570mm×高さ2000mm×奥行450mm
質量:約70.3kg
ホワイトグレー マンセルN-8
価格: OPEN

  • Public Address System 業務用放送設備

● RBL-02    ブロアーユニット

●EIA規格ラックRIL-4021,2821の上部に取り付けるブロアーユニットです。

使用電源:AC100V 50/60Hz
消費電力:40VA
換気方式:排気型2スピード自動切替式
寸法:幅480mm×高さ149mm×奥行45mm
質量:約1.9kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIA-2121    電力増幅ユニット

●EIA規格ラックに取付可能な電力増幅ユニットです。
●ヒューズが前面にあるため、メンテナンスが容易に行えます。

使用電源:AC100V 50/60Hz DC24V
消費電力:390VA(AC) 8.8A(DC)
定格出力:120W
寸法:幅480mm×高さ88mm×奥行352mm(EIAサイズ2U)
質量:約13.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIA-3241    電力増幅ユニット

●EIA規格ラックに取付可能な電力増幅ユニットです。
●ヒューズが前面にあるため、メンテナンスが容易に行えます。

使用電源:AC100V 50/60Hz DC24V
消費電力:780VA(AC) 18A(DC)
定格出力:240W
寸法:幅480mm×高さ132mm×奥行352mm(EIAサイズ3U)
質量:約23.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIB-1    ブランクパネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ43mm×奥行12mm(EIAサイズ1U)
質量:約370g
価格: OPEN

  • Public Address System 業務用放送設備

● RIB-1F    換気パネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ43mm×奥行12mm(EIAサイズ1U)
質量:約340g
価格: OPEN

  • Public Address System 業務用放送設備

● RIB-2    ブランクパネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ88mm×奥行12mm(EIAサイズ2U)
質量:約660g
価格: OPEN

  • Public Address System 業務用放送設備

● RIB-2F    換気パネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ88mm×奥行12mm(EIAサイズ2U)
質量:約580g
価格: OPEN

  • Public Address System 業務用放送設備

● RIB-3    ブランクパネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ132mm×奥行12mm(EIAサイズ3U)
質量:約930g
価格: OPEN

  • Public Address System 業務用放送設備

● RIJ-3091    外線接続ユニット

●EIA規格ラックに取付可能な外線接続ユニットです。

寸法:幅480mm×高さ132mm×奥行135mm(EIAサイズ3U)
質量:約1.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIL-4021    EIA規格ラック

パネル取付数:合計40U(ユニット)
寸法:幅570mm×高さ2000mm×奥行450mm
質量:約58kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIM-3140    業務用モニターユニット

●放送内容をモニターするユニットです。

入力:ハイインピーダンス100系/70系 4回路切換器付
モニタースピーカー:ハイインピーダンス100系時1W/70系0.5W
音量調節器付
寸法:幅480mm×高さ43mm×奥226mm(EIAサイズ1U)
質量:約2.7kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIP-2A31    AC電源制御ユニット

●EIA規格ラックに取付可能なAC電源制御ユニットです。

使用電源:AC100V 50/60Hz
消費電力:30VA
寸法:幅480mm×高さ88mm×奥行351mm(EIAサイズ2U)
質量:約5.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIP-2A51    AC電源制御ユニット

●EIA規格ラックに取付可能なAC電源制御ユニットです。

使用電源:AC100V 50/60Hz
消費電力:30VA
寸法:幅480mm×高さ88mm×奥行351mm(EIAサイズ2U)
質量:約6.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIS-D101    スピーカースイッチユニット

●EIA規格ラックに取付可能なダイレクト方式(D型)のスピーカースイッチユニットです。

使用電源:DC24V(制御用電源より受電)
消費電力:DC0.25A
寸法:幅480mm×高さ43mm×奥行331mm(EIAサイズ1U)
質量:約4kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIS-R101A    スピーカースイッチユニット

●EIA規格ラックに取付可能なリレー方式(R型)のスピーカースイッチユニットです。

使用電源:DC24V(制御用電源より受電)
消費電力:DC0.05A
寸法:幅480mm×高さ43mm×奥行328mm(EIAサイズ1U)
質量:約4kg
価格: OPEN

  • Public Address System 業務用放送設備

● RIU-2301A    出力リレーユニット

●EIA規格ラックに取付可能な出力リレーユニットです。
●RIS-R101Aとセットで使用します。最大20回線の増設が可能です。

使用電源:DC24V(制御用電源より受電)
消費電力:DC0.2A
寸法:幅480mm×高さ88mm×奥行355mm(EIAサイズ2U)
質量:約4.5kg
価格: OPEN

  • Public Address System 業務用放送設備

● RK-P1    増設制御電源

●AC電源制御ユニットRIP-2A31やRIP-2A51に2台まで追加し、制御電源を強化することができます。

使用電源:AC100V 50/60Hz
消費電力:30VA
出力電圧:DC24V
最大許容電流:0.5A
質量:約0.8kg
価格: OPEN

  • Public Address System 業務用放送設備

● RK-SR1    優先制御基板

●本機はR型スピーカースイッチユニットRIS-R101A組込用の優先制御基板です。
優先制御選択基板PK-SR2と組み合わせて使用し、本機1台で4回路の優先設定が行えます。

使用電源:DC24V(接続機器より受電)
消費電流:45mA(最大消費時の平均)
制御入力:5(無電圧メーク接点)
制御出力:4(制御信号COM)  制御容量DC24V 1A/1回路
寸法:幅85mm×高さ19mm×奥行き55mm(接続用リードを除く)
質量:約50g
価格: OPEN

  • Public Address System 業務用放送設備

● RK-SR2    優先制御選択基板

●R型スピーカースイッチユニットRIS-R101A組込用の優先制御選択基板です。
優先制御基板RK-SR1と組み合わせて使用するもので、優先のモード、優先の回路をダイオードで決定します。

寸法:幅85mm×高さ19mm×奥行き80mm(接続用リードを除く)
質量:約35g
価格: OPEN

  • Public Address System 業務用放送設備

● RK-U1A    回線増設リレー基板

●出力リレーユニットRIU-2301A組込用のスピーカー回線増設リレー基板です。
回線増設リレー用コネクターRK-U2Aと組み合わせて使用するもので、本機1台で、5回線
(緊急リレー付)の入切を行えます。

使用電源:DC24V(接続機器より受電)
消費電流:90mA(最大消費時の平均)
PA入力:ハイインピーダンス100系/ハイインピーダンス70系
出力回路:
 5回線3線式 回線容量1回線 500W (5A)
 5回線 500W (5A) 緊急放送時
制御入力:
 各回線リレー用 5(無電圧メーク接点)
 緊急リレー用 1(無電圧メーク接点)
寸法:幅105mm×高さ21mm× 奥行き77mm(接続用リード線を除く)
質量:約130g
価格: OPEN

  • Public Address System 業務用放送設備

● RK-U2A    回線増設リレー用コネクター

●出力リレーユニットRIU−2301A組込み用の回線増設リレー用コネクターで、回線増設基盤
RK−U1Aを接続するために使用します。
価格: OPEN

  • Public Address System 業務用放送設備

● RK-X1    ミキサー制御基板

●ミキサーユニットRUX-2101組込み用の制御基板です。
ミキサーのチャイム、ライン 4,ライン 5の各入力を個別に入切りできます。

使用電源及び:制御用 DC24V 30mA(制御用電源より受電)
消費電流:回路用 DC18V 5mA(接続機器より受電)
制御入力:3(無電圧メーク接点)チャイム、ライン 4,ライン 5に対応
機能:
1:ミキサーユニットのチャイム、ライン 4,ライン 5入力信号回路において各々別々に使用時のみ出力し、使用しないときは遮断する。
2:チャイム使用時、ライン1〜3,予備の信号を減衰させる。ミキサー本体のオートフェーダーのセッティングに無関係で30dB以上
3:チャイム使用時、チャイム音終了後、約5秒でオートフェードを解除する。
寸法:幅75mm×高さ19mm×奥行き75mm(接続用リード線を除く)
質量:約60g
価格: OPEN

  • Public Address System 業務用放送設備

● RMM-101A    リモートマイクロホン

●一斉放送が可能なリモートマイクロホンです。
●ユニット式卓上アンプBXシリーズ、壁掛非常放送設備EWAシリーズ等に使用できます。
●壁面取付金具AK-01を使用することにより、壁掛形となります。
●4音チャイムユニットEC-44を組込み可能。

使用電源:AC100V 50/60Hz DC24V
定格出力:0dBV 600Ω平衡 -20dBV 10kΩ平衡
周波数特性:100Hz〜10kHz
寸法:幅233mm×高さ59mm×奥行138mm マイク長さ294mm
質量:約1.4kg
税抜価格: ¥29,000

  • Public Address System 業務用放送設備

● RMM-105A    リモートマイクロホン

●一斉放送、5回線のブロック放送が可能なリモートマイクロホンです。
●ユニット式卓上アンプBXシリーズ、壁掛非常放送設備EWAシリーズ等に使用できます。
BXシリーズにご使用の場合は5回線リレーボックスBR-50が必要です。
●壁面取付金具AK-01を使用することにより、壁掛形となります。
●4音チャイムユニットEC-44を組込み可能。

使用電源:AC100V 50/60Hz DC24V
定格出力:0dBV 600Ω平衡 -20dBV 10kΩ平衡
周波数特性:100Hz〜10kHz
寸法:幅233mm×高さ59mm×奥行138mm マイク長さ294mm
質量:約1.4kg
税抜価格: ¥36,000

  • Public Address System 業務用放送設備

● RMM-110A    リモートマイクロホン

●一斉放送、10回線のブロック放送が可能なリモートマイクロホンです。
●ユニット式卓上アンプBXシリーズ、壁掛非常放送設備EWAシリーズ等に使用できます。
BXシリーズにご使用の場合は5回線リレーボックスBR-50が必要です。
●壁面取付金具AK-01を使用することにより、壁掛形となります。
●4音チャイムユニットEC-44を組込み可能。

使用電源:AC100V 50/60Hz DC24V
定格出力:0dBV 600Ω平衡 -20dBV 10kΩ平衡
周波数特性:100Hz〜10kHz
寸法:幅233mm×高さ59mm×奥行138mm マイク長さ294mm
質量:約1.4kg
税抜価格: ¥46,000

  • Public Address System 業務用放送設備

● RMZ-110    リモートマイクロホン増設用

●リモート・マイクロホンRMMシリーズにスピーカー回線を10回線増設することができます。
●壁面取付金具AK-01を使用することにより、壁掛形となります。

寸法:幅233mm×高さ59mm×奥行138mm
質量:約0.7kg
税抜価格: ¥20,000

  • Public Address System 業務用放送設備

● RUX-3210    業務用ミキサーユニット

●業務放送をする際に使用するユニットです。
●CDプレーヤー、SDレコーダー、ラジオチューナーなどのオプションユニットが
一台組込めます。
●優先入力×2回路、通常入力×2回路、被制御入力×4回路。
●4音チャイムユニットEC-44を組み込み可能。

使用電源:AC100V 50Hz/60Hz、DC24V
寸法:幅480mm×高さ88mm×奥321mm(EIAサイズ2U)
質量:約4.9kg

  • Public Address System 業務用放送設備

● VG-1/26    外線接続用コード

●ミキサーユニットの各入出力ジャックと接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-2/27A    外線接続用コード

●R型スピーカースイッチユニットの制御用コネクター(外線接続ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-3/27A    外線接続用コード

●R型スピーカースイッチユニットの制御用コネクター(外線接続ユニット用)とAC電源制御
ユニットの制御用コネクター(外線接続ユニット用)に接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-4/27A    外線接続用コード

●R型スピーカースイッチユニットを2台、3台で使用される場合に制御用コネクター(外線接続ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-5/12A    外線接続用コード

●R型スピーカースイッチユニット用。
出力リレーユニットのスピーカー回線出力用コネクター(外線接続ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-5/27A    外線接続用コード

●R型スピーカースイッチユニット用。出力リレーユニットのスピーカー回線出力用コネクター(外線接続ユニット用)と接続します。
D型R型スピーカースイッチユニットには VG-5/27で接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-6/27    外線接続用コード

●9PコネクターはD型スピーカースイッチユニットの制御用コネクター(外線接続ユニット用)
と接続し、6PコネクターはAC電源制御ユニットの制御用コネクター(外線接続ユニット用)と接続します。
6PコネクターはD型スピーカースイッチユニット2台分です。
価格: OPEN

  • Public Address System 業務用放送設備

● VG-7/34    外線接続用コード

●ワイヤレスチューナーユニットを使用されるときに、アンテナ入力と接続します。
同軸コードには5C-2Vを使用しています。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-1/22    ユニット間接続用コード

●ミキサーユニットの出力ジャックと電力増幅ユニットの入力ジャックと接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-1/5    ユニット間接続用コード

●ミキサーユニットの出力ジャックと電力増幅ユニットの入力ジャックと接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-2/3    ユニット間接続用コード

RUX-2101接続用
●ミキサーユニットの制御用コネクター(スピーカースイッチ用)とD型スピーカースイッチ
ユニットのコネクター(ミキサーユニット用)と接続します。
ミキサーユニットの制御用コネクター(スピーカースイッチ用)とR型スピーカースイッチ
ユニットの制御用コネクター(ミキサーユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-2H/3    ユニット間接続用コード

RUX-3210接続用
●ミキサーユニットの制御用コネクター(スピーカースイッチ用)とD型スピーカースイッチ
ユニットのコネクター(ミキサーユニット用)と接続します。
ミキサーユニットの制御用コネクター(スピーカースイッチ用)とR型スピーカースイッチ
ユニットの制御用コネクター(ミキサーユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-3/19    ユニット間接続用コード

●ミキサーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(ミキサーユニット用)と接続します。
D型スピーカースイッチユニットの制御用コネクターの(電源制御ユニット用)とAC電源
制御ユニットの制御用コネクター(D型スピーカースイッチユニット用)と接続します。
出力リレーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(出力リレーユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-3/25    ユニット間接続用コード

●ミキサーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(ミキサーユニット用)と接続します。
D型スピーカースイッチユニットの制御用コネクター(電源制御ユニット用)とAC電源
制御ユニットの制御用コネクター(D型スピーカースイッチユニット用)と接続します。
出力リレーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(出力リレ−ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-3/9    ユニット間接続用コード

●ミキサーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(ミキサーユニット用)と接続します。
D型スピーカースイッチユニットの制御用コネクター(電源制御ユニット用)とAC電源
制御ユニットの制御用コネクター(D型スピーカースイッチユニット用)と接続します。
出力リレーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(出力リレ−ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-3H/19    ユニット間接続用コード

RUX-3210接続用
●ミキサーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(ミキサーユニット用)と接続します。
D型スピーカースイッチユニットの制御用コネクターの(電源制御ユニット用)とAC電源
制御ユニットの制御用コネクター(D型スピーカースイッチユニット用)と接続します。
出力リレーユニットの制御用コネクター(電源制御ユニット用)とAC電源制御ユニットの
制御用コネクター(出力リレーユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-4/1A    ユニット間接続コード

●R型スピーカースイッチユニットを増設するときのコ−ドです。
制御用コネクター(増設スイッチユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-5/23A    ユニット間接続コード

●R型スピーカースイッチユニットの制御用コネクター(出力リレーユニット用)と出力リレー
ユニットの制御用コネクター(R型スピーカースイッチユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-6/19    ユニット間接続用コード

●電力増幅ユニットの出力コネクターとD型スピーカースイッチユニットのPA入力用
コネクター(電力増幅ユニット用)と接続します。
複数の電力増幅ユニットの出力コネクターと接続します。
電力増幅ユニットの出力コネクターと出力リレ−ユニットのPA入力用コネクター
(電力増幅ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-6/29    ユニット間接続用コード

●電力増幅ユニットの出力コネクターとD型スピーカースイッチユニットのPA入力用
コネクター(電力増幅ユニット用)と接続します。
複数の電力増幅ユニットの出力コネクターと接続します。
電力増幅ユニットの出力コネクターと出力リレ−ユニットのPA入力用コネクター
(電力増幅ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-6/8    ユニット間接続用コード

●電力増幅ユニットの出力コネクターとD型スピーカースイッチユニットのPA入力用
コネクター(電力増幅ユニット用)と接続します。
複数の電力増幅ユニットの出力コネクターと接続します。
電力増幅ユニットの出力コネクターと出力リレ−ユニットのPA入力用コネクター
(電力増幅ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-7/31    ユニット間接続用コード

RIM-2601接続用
●モニターユニットの入力コネクターと電力増幅ユニットの出力コネクターと接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-7H/31    ユニット間接続用コード

RIM-3140接続用
●モニターユニットの入力コネクターと電力増幅ユニットの出力コネクターと接続します。
価格: OPEN

  • Public Address System 業務用放送設備

● VU-8/1    ユニット間接続用コード

●D型スピーカースイッチユニットを増設するときのコ−ドです。
制御用コネクター(増設スイッチ制ユニット用)と接続します。
価格: OPEN

  • Public Address System 業務用放送設備
