非常用放送設備

ユニペックス製品(非常用放送設備)

ラック形非常用放送設備

● EL-3151    ラック形非常放送設備

【近日発売】
●多言語対応
●型式の最大構成が12000Wに拡大
●緊急地震放送に対応
非常放送中でも緊急地震放送が行えます。緊急放送用スイッチは3つあり、内蔵メッセージ10種類の中から選択することができます。
●スピーカー回線は最大で200回線まで増設できますので小規模な建物から大規模なシステムまで幅広い対応が可能です。
●非常・業務リモコンは最大8台まで、業務専用リモコンは最大4台まで接続できます。
●液晶表示および音声ガイドの採用により、非常放送時の操作が確実に行えます。

使用電源:常用AC100V 50Hz/60Hz、非常用DC24V(ニカド蓄電池)
制御回路:20回線 + 一斉(非常・業務)増設により最大200回線
(放送階選択スイッチを5回線単位で非常専用、業務専用、非常・業務兼用に設定)
定格出力:120W、240W、360Wより選択可、電力増幅ユニットによる
寸法:幅570mm×高さ1500mm×奥行450mm
質量:約78.4kg
外装:
 (筺体)マンセルN8.0近似色 ホワイトグレー サテン塗装
 (パネル)マンセルN4.5近似色 グレー塗装仕上げ
型式:EL-3150シリーズ(中型)
認評放第26〜11〜2号

  • Emergency Broadcasting System 非常用放送設備

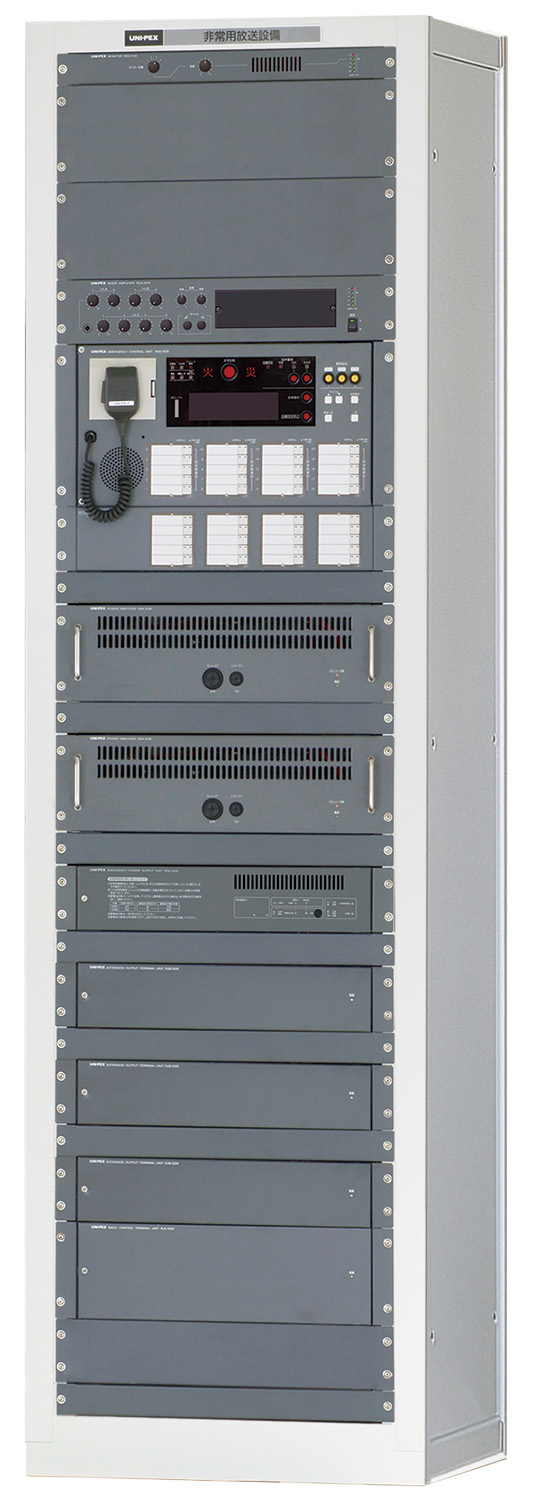

● EL-3201    ラック形非常放送設備

【近日発売】
●多言語対応
●型式の最大構成が12000Wに拡大
●緊急地震放送に対応
非常放送中でも緊急地震放送が行えます。緊急放送用スイッチは3つあり、内蔵メッセージ10種類の中から選択することができます。
●スピーカー回線は最大で200回線まで増設できますので小規模な建物から大規模なシステムまで幅広い対応が可能です。
●非常・業務リモコンは最大8台まで、業務専用リモコンは最大4台まで接続できます。
●液晶表示および音声ガイドの採用により、非常放送時の操作が確実に行えます。

使用電源:常用AC100V 50Hz/60Hz、非常用DC24V(ニカド蓄電池)
制御回路:20回線 + 一斉(非常・業務)増設により最大200回線
(放送階選択スイッチを5回線単位で非常専用、業務専用、非常・業務兼用に設定)
定格出力:120W、240W、360Wより選択可、電力増幅ユニットによる
寸法:幅570mm×高さ2000mm×奥行450mm
質量:約91.3kg
外装:
 (筺体)マンセルN8.0近似色 ホワイトグレー サテン塗装
 (パネル)マンセルN4.5近似色 グレー塗装仕上げ
型式:EL-3200シリーズ(大型)
認評放第26〜11〜2号

  • Emergency Broadcasting System 非常用放送設備

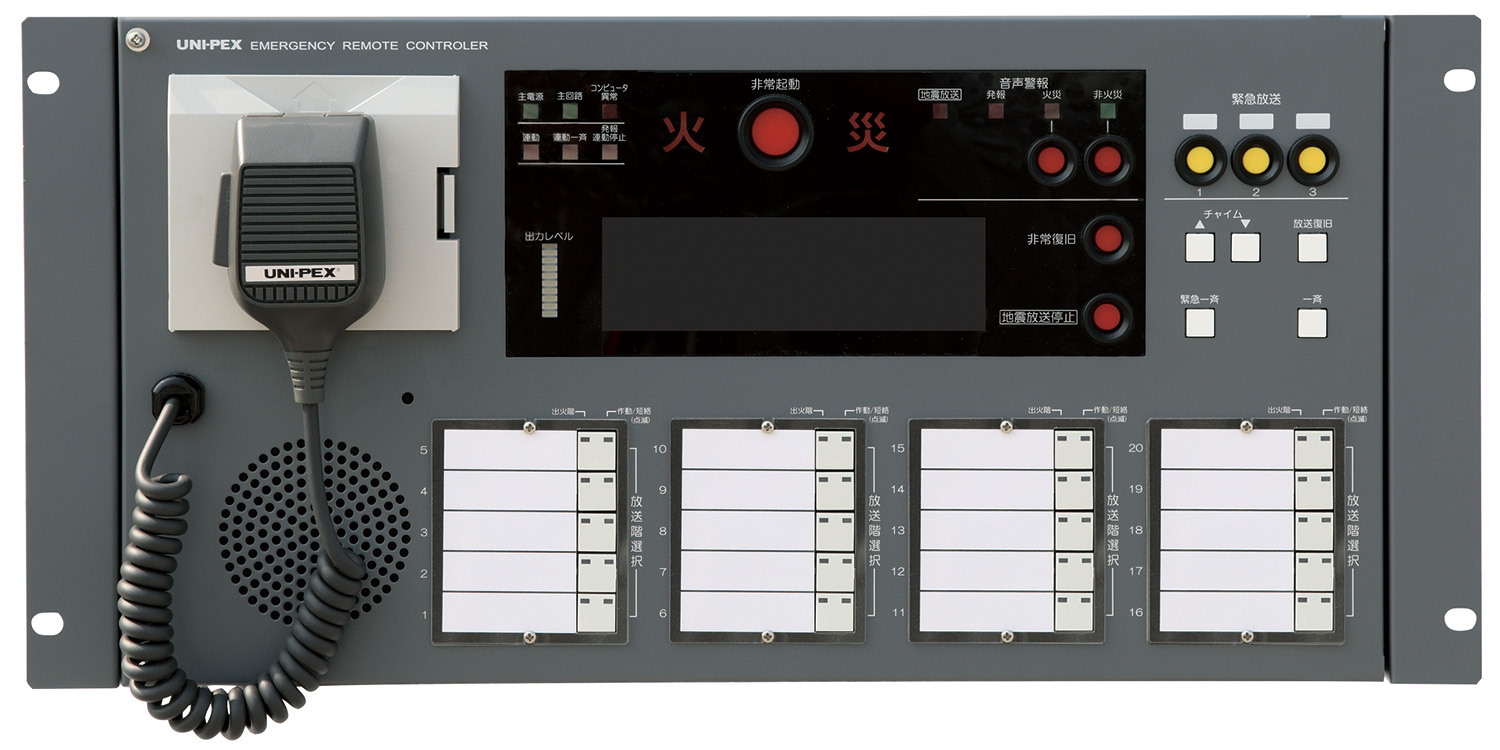

● ERM-3521    ラック形非常用リモコン

【近日発売】
●ELシリーズ専用のリモコンです。
●多言語対応
●非常・業務兼用型のリモコン操作器で、受付・守衛室などの離れた場所からでも非常・業務放送が行えます。

使用電源:DC24V(本体より受電)
放送階選択:20回線 + 一斉(非常・業務)
ブロック制御:放送階選択スイッチを5回線単位で非常専用、業務専用、非常業務兼用に設定
寸法:幅440.4mm×高さ221.5mm×奥行100mm(EIAサイズ5U)
質量:約5.0kg
外装:パネル(鋼板)グレー マンセルN4.5近似色
型式:ERM-3521
認評放第26〜21号

  • Emergency Broadcasting System 非常用放送設備

● RUS-3001    ユニットセット

【近日発売】
●多言語対応
●非常業務操作ユニットREE-3521と基本制御端子盤ユニットRJK-3300のセットです。
●本ユニットセットはELシリーズのユニット機器と組み合わせて使用してください。
●ラックはRIL-3150・3200シリーズまたは同等仕様のラック(0.8mm以上の鋼板)を
ご使用下さい。その場合は消防署の許可が必要です。
認評放第26〜11〜2号

  • Emergency Broadcasting System 非常用放送設備

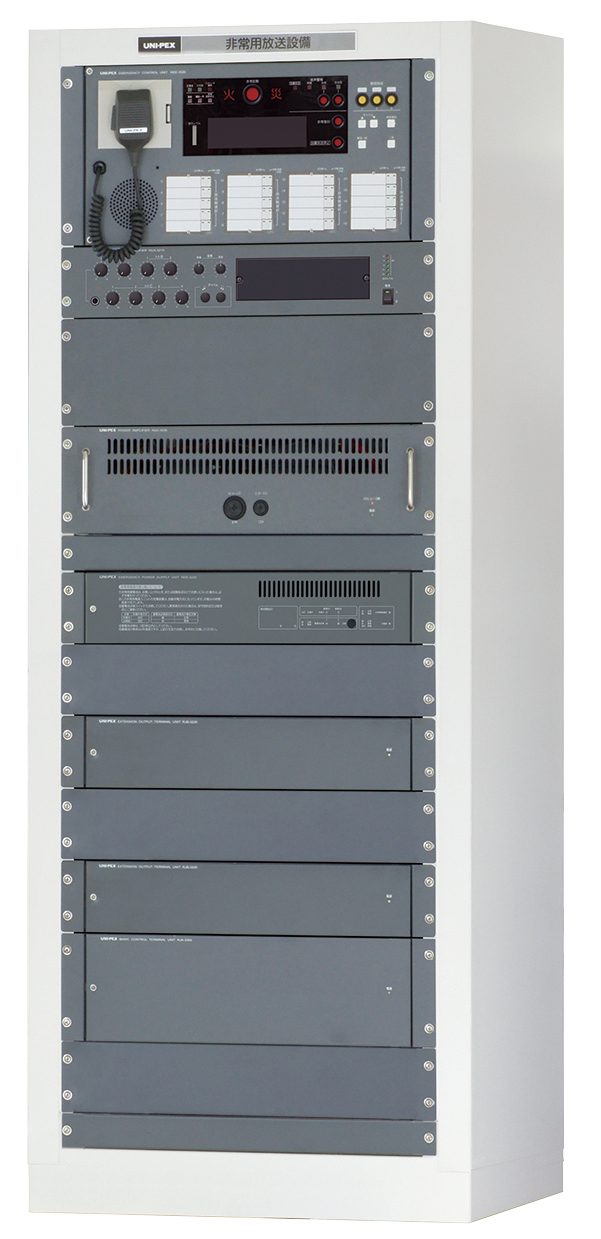

● EL-3150    ラック形非常放送設備

【在庫限り】
●緊急地震放送に対応
非常放送中でも緊急地震放送が行えます。緊急放送用スイッチは3つあり、内蔵メッセージ10種類の中から選択することができます。
●スピーカー回線は最大で200回線まで増設できますので小規模な建物から大規模なシステムまで幅広い対応が可能です。
●非常・業務リモコンは最大8台まで、業務専用リモコンは最大4台まで接続できます。
●液晶表示および音声ガイドの採用により、非常放送時の操作が確実に行えます。

使用電源:常用AC100V 50Hz/60Hz、非常用DC24V(ニカド蓄電池)
制御回路:20回線 + 一斉(非常・業務)増設により最大200回線
(放送階選択スイッチを5回線単位で非常専用、業務専用、非常・業務兼用に設定)
定格出力:120W、240W、360Wより選択可、電力増幅ユニットによる
寸法:幅570mm×高さ1500mm×奥行450mm
質量:約78.4kg
外装:
 (筺体)マンセルN8.0近似色 ホワイトグレー サテン塗装
 (パネル)マンセルN4.5近似色 グレー塗装仕上げ
型式:EL-3150シリーズ(中型)
認評放第26〜11号

  • Emergency Broadcasting System 非常用放送設備

● EL-3200    ラック形非常放送設備

【在庫限り】
●緊急地震放送に対応
非常放送中でも緊急地震放送が行えます。緊急放送用スイッチは3つあり、内蔵メッセージ10種類の中から選択することができます。
●スピーカー回線は最大で200回線まで増設できますので小規模な建物から大規模なシステムまで幅広い対応が可能です。
●非常・業務リモコンは最大8台まで、業務専用リモコンは最大4台まで接続できます。
●液晶表示および音声ガイドの採用により、非常放送時の操作が確実に行えます。

使用電源:常用AC100V 50Hz/60Hz、非常用DC24V(ニカド蓄電池)
制御回路:20回線 + 一斉(非常・業務)増設により最大200回線
(放送階選択スイッチを5回線単位で非常専用、業務専用、非常・業務兼用に設定)
定格出力:120W、240W、360Wより選択可、電力増幅ユニットによる
寸法:幅570mm×高さ2000mm×奥行450mm
質量:約91.3kg
外装:
 (筺体)マンセルN8.0近似色 ホワイトグレー サテン塗装
 (パネル)マンセルN4.5近似色 グレー塗装仕上げ
型式:EL-3200シリーズ(大型)
認評放第26〜11号

  • Emergency Broadcasting System 非常用放送設備

● ERM-3520    非常・業務リモコン

【在庫限り】
●ELシリーズ専用のリモコンです。
●非常・業務兼用型のリモコン操作器で、受付・守衛室などの離れた場所からでも非常・業務放送が行えます。

使用電源:DC24V(本体より受電)
放送階選択:20回線 + 一斉(非常・業務)
ブロック制御:放送階選択スイッチを5回線単位で非常専用、業務専用、非常業務兼用に設定
寸法:幅440.4mm×高さ221.5mm×奥行100mm(EIAサイズ5U)
質量:約5.0kg
外装:パネル(鋼板)グレー マンセルN4.5近似色
型式:ERM-3520

  • Emergency Broadcasting System 非常用放送設備

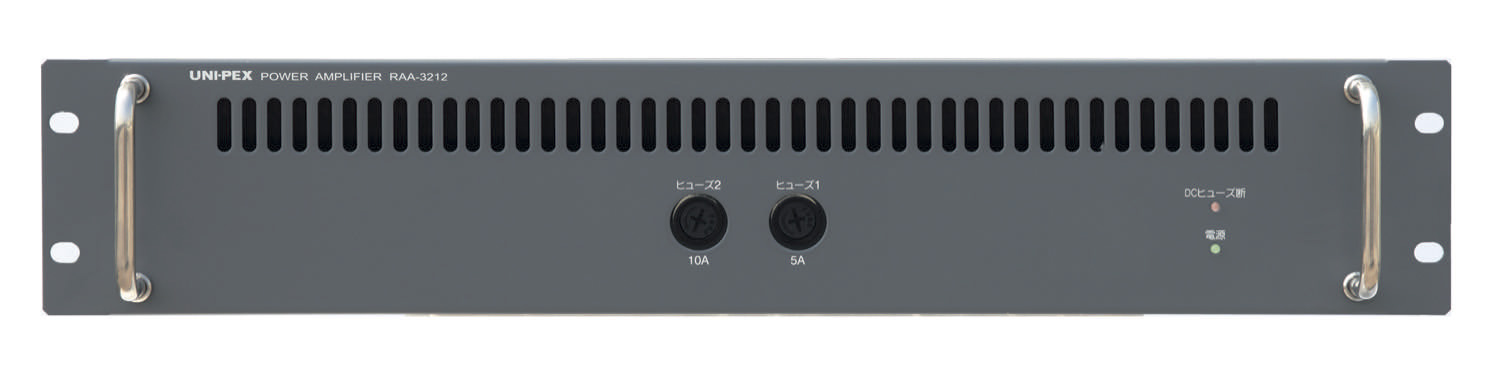

● RAA-3212    電力増幅ユニット

●EL-3150・3200専用の電力増幅ユニットです。

使用電源:常用AC100V 50/60Hz、非常用DC24V
定格出力:120W
適合電池:MBT-120×1
寸法:幅480mm×高さ88mm×奥行200mm(EIAサイズ2U)
質量:約9kg

  • Emergency Broadcasting System 非常用放送設備

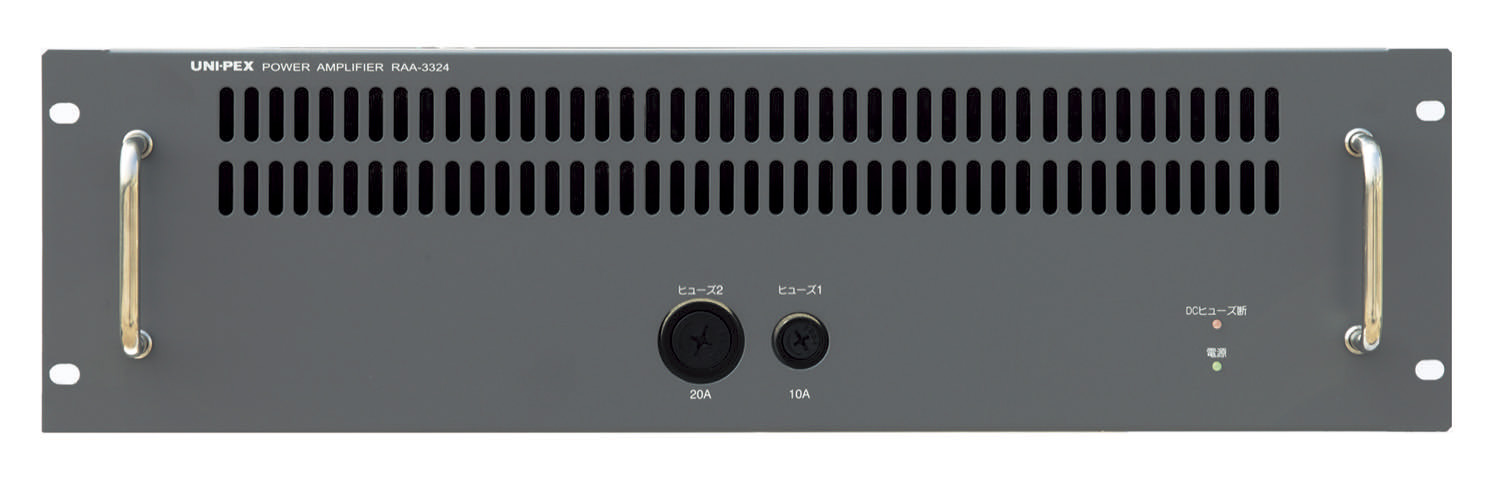

● RAA-3324    電力増幅ユニット

●EL-3150・3200専用の電力増幅ユニットです。

使用電源:常用AC100V 50/60Hz、非常用DC24V
定格出力:240W
適合電池:MBT-240×1
寸法:幅480mm×高さ132.5mm×奥行300mm(EIAサイズ3U)
質量:約20kg

  • Emergency Broadcasting System 非常用放送設備

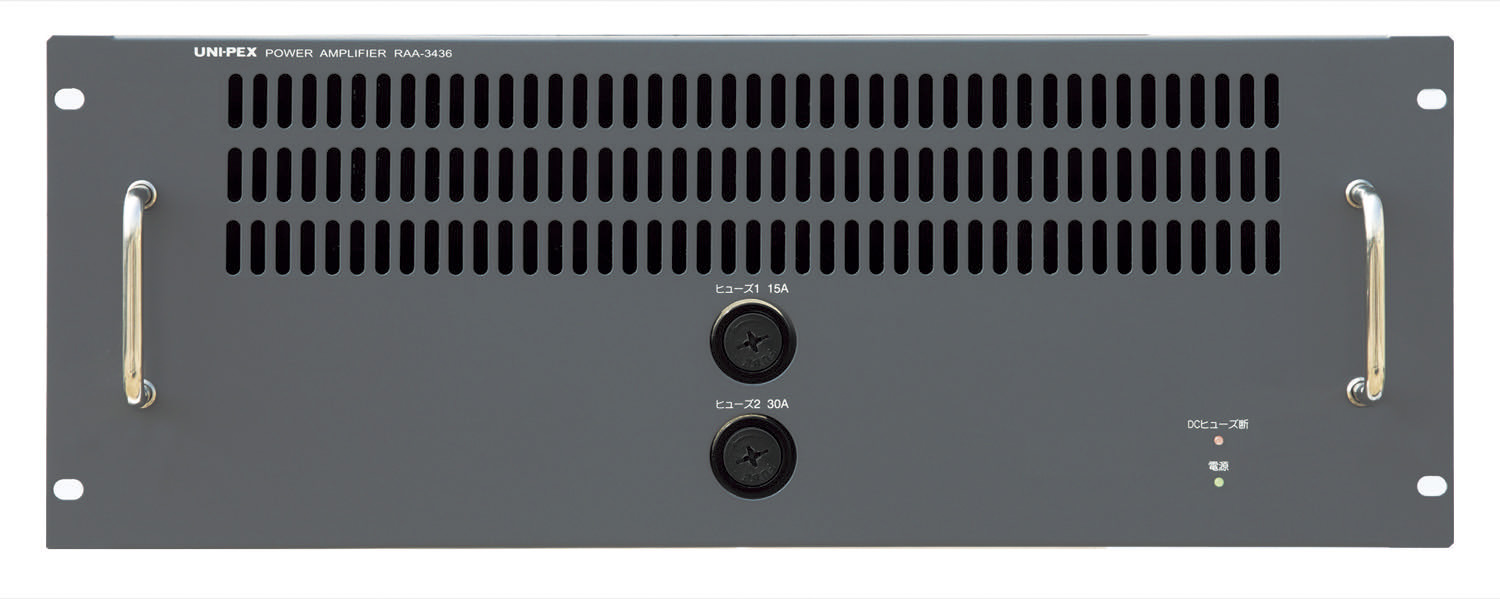

● RAA-3436    電力増幅ユニット

●EL-3150・3200専用の電力増幅ユニットです。

使用電源:常用AC100V 50/60Hz、非常用DC24V
定格出力:360W
適合電池:MBT-240×2
寸法:幅480mm×高さ177mm×奥行350mm(EIAサイズ4U)
質量:約29kg

  • Emergency Broadcasting System 非常用放送設備

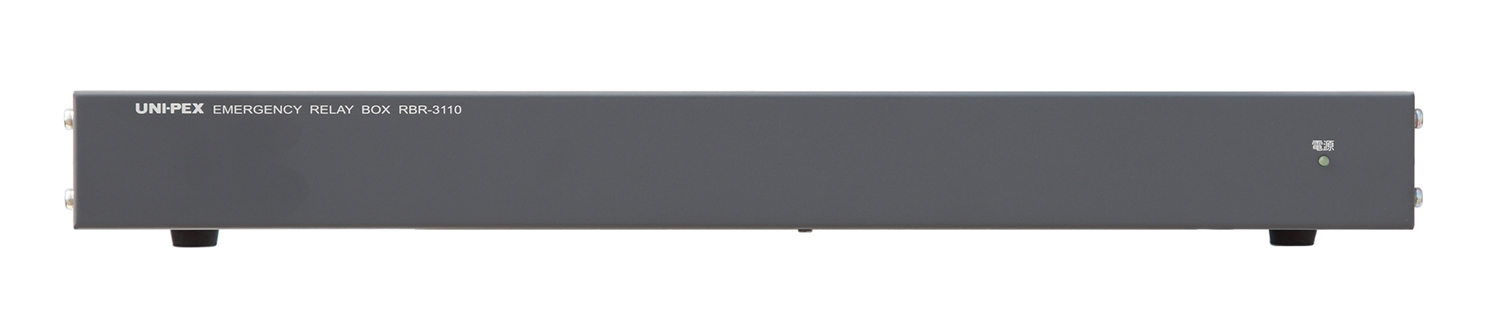

● RBR-3110    非常用リレーボックス

●ラック形非常放送設備EL-3150・3200シリーズ用。
非常用・業務用いずれかのアンプにスピーカーの接続先を切り替えます。

使用電源:AC100V 50/60Hz
スピーカー入力:
 業務入力 10回線(通常、緊急、共通)
 非常入力 10回線(通常、緊急、共通)
スピーカー出力:10回線(通常、緊急、共通)
スピーカー回線容量:300W/回線 以下
寸法:幅420mm×高さ43.5mm×奥行314mm(EIAサイズ1U)
質量:約5.1kg
※取付金具別売(EEP-44G)

  • Emergency Broadcasting System 非常用放送設備

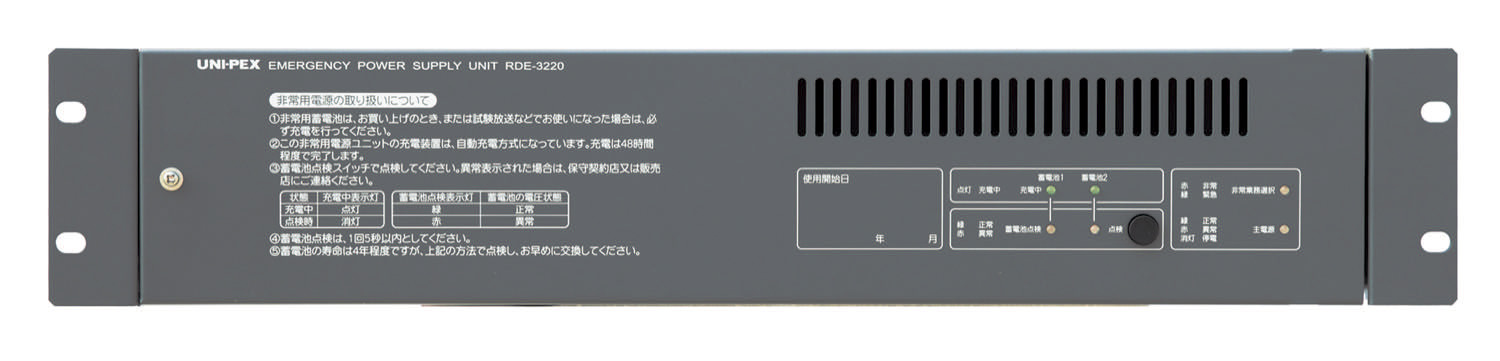

● RDE-3220    非常電源ユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
●非常用バッテリーを収納し、停電時でもこの電源を利用して放送することができます。
●専用蓄電池(MBTシリーズ)を2個まで収納可能です。
●電力増幅ユニットRAA-3212、RAA-3324は2台に対して本器が1台、電力増幅ユニットRAA-3436は1台に対して本器1台が必要です。

使用電源:AC100V 50/60Hz
寸法:幅480mm×高さ88mm×奥行350mm(EIAサイズ2U)
質量:約6.3kg

  • Emergency Broadcasting System 非常用放送設備

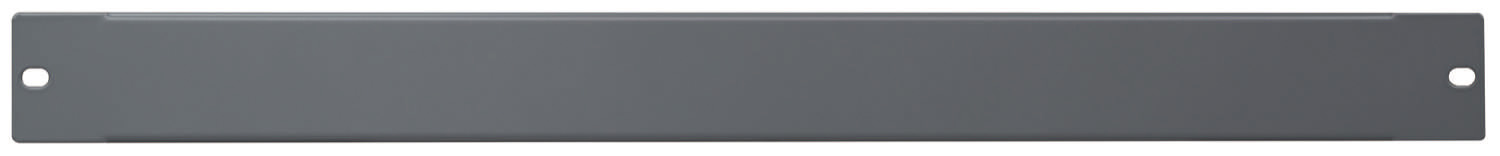

● RIB-1    ブランクパネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ43mm×奥行12mm(EIAサイズ1U)
質量:約370g

  • Emergency Broadcasting System 非常用放送設備

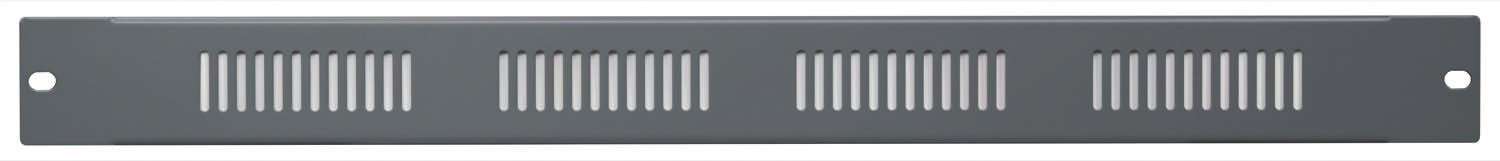

● RIB-1F    換気パネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ43mm×奥行12mm(EIAサイズ1U)
質量:約340g

  • Emergency Broadcasting System 非常用放送設備

● RIB-2    ブランクパネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ88mm×奥行12mm(EIAサイズ2U)
質量:約660g

  • Emergency Broadcasting System 非常用放送設備

● RIB-2F    換気パネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ88mm×奥行12mm(EIAサイズ2U)
質量:約580g

  • Emergency Broadcasting System 非常用放送設備

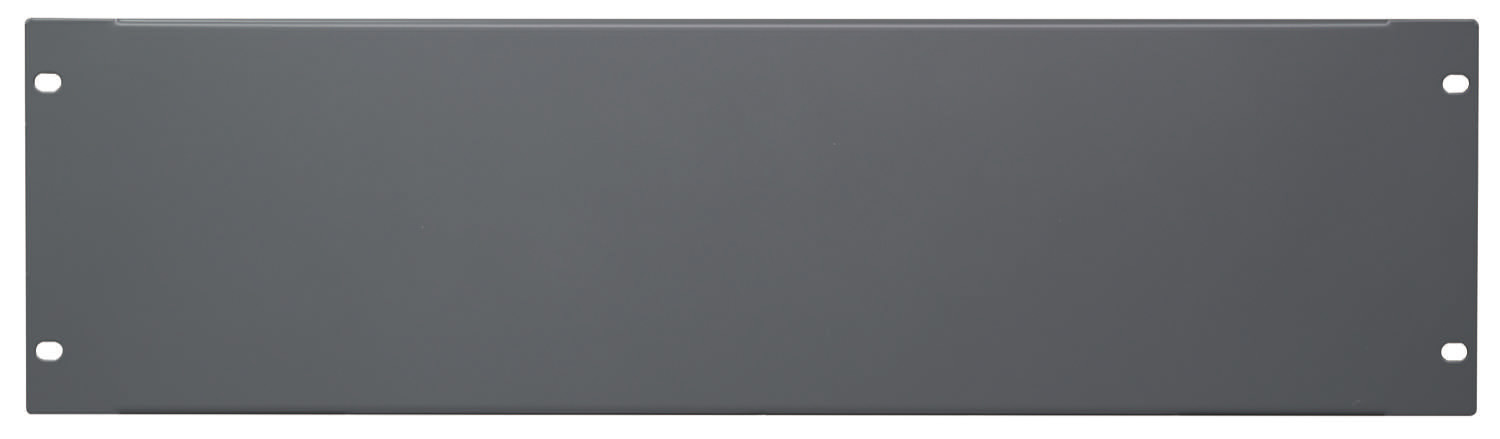

● RIB-3    ブランクパネル

外装:(鋼板)マンセルN4.5近似色 グレー 塗装仕上げ
寸法:幅480mm×高さ132mm×奥行12mm(EIAサイズ3U)
質量:約930g

  • Emergency Broadcasting System 非常用放送設備

● RIL-3150    増設用ラック

●ラック形非常放送設備ELシリーズの増設用ラックです。

パネル取付数:EIA規格合計31U
塗装色:マンセルN8.0近似色 ホワイトグレー サテン塗装
寸法:幅570mm×高さ1500mm×奥行450mm
質量:55.6kg

型式:RIL-3150シリーズ(中型)
認評放第26〜12号

  • Emergency Broadcasting System 非常用放送設備

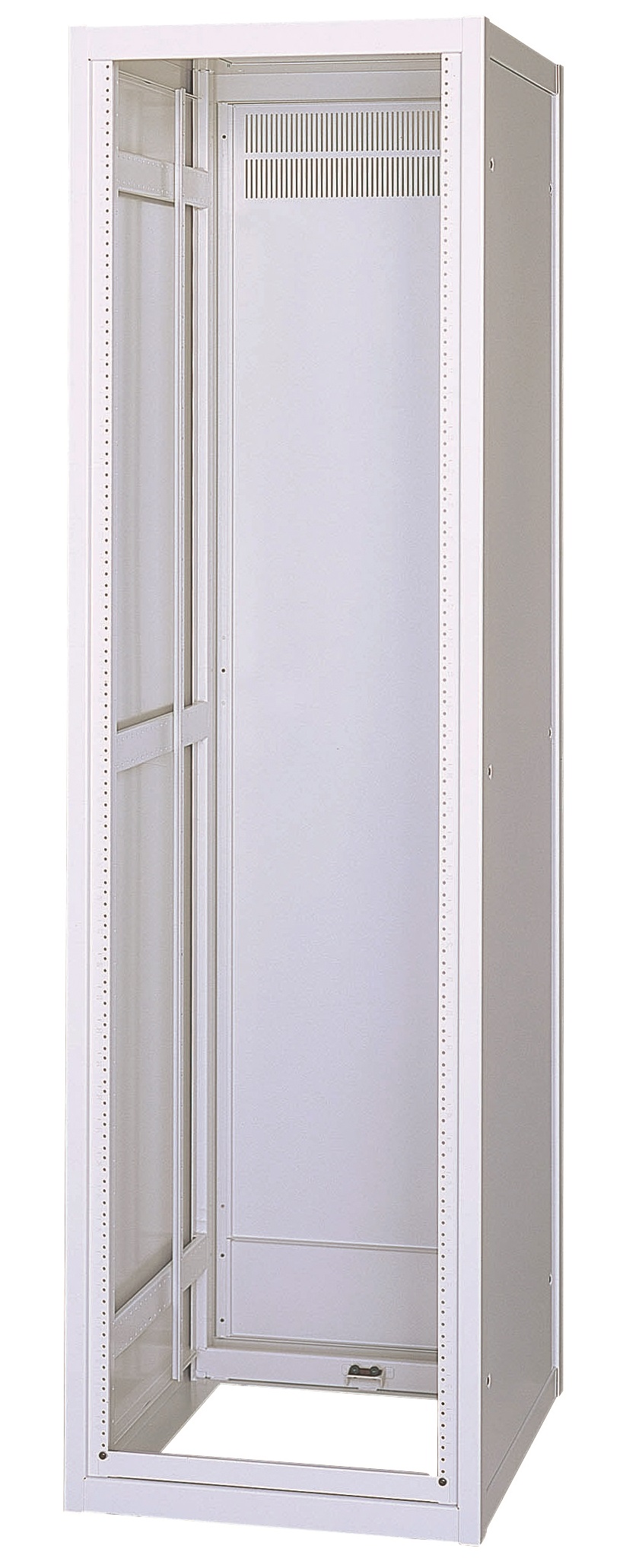

● RIL-3200    増設用ラック

●ラック形非常放送設備ELシリーズの増設用ラックです。

パネル取付数:EIA規格合計42U
塗装色:マンセルN8.0近似色 ホワイトグレー サテン塗装
寸法:幅570mm×高さ2000mm×奥行450mm
質量:70.3kg

型式:RIL-3200シリーズ(大型)
認評放第26〜12号

  • Emergency Broadcasting System 非常用放送設備

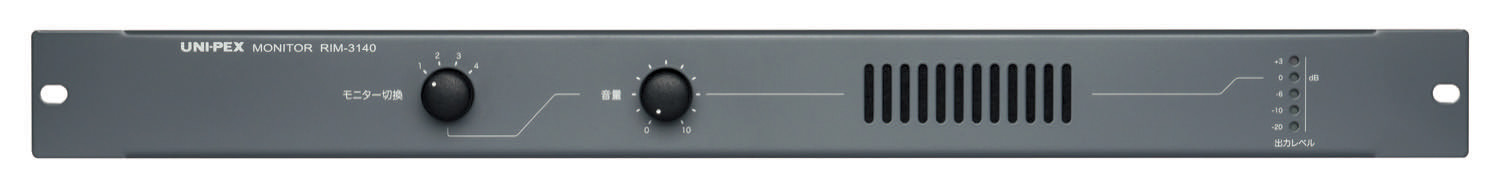

● RIM-3140    業務用モニターユニット

●放送内容をモニターするユニットです。

入力:ハイインピーダンス100系/70系 4回路切換器付
モニタースピーカー:ハイインピーダンス100系時1W/70系0.5W
音量調節器付
寸法:幅480mm×高さ43mm×奥226mm(EIAサイズ1U)
質量:約2.7kg

  • Emergency Broadcasting System 非常用放送設備

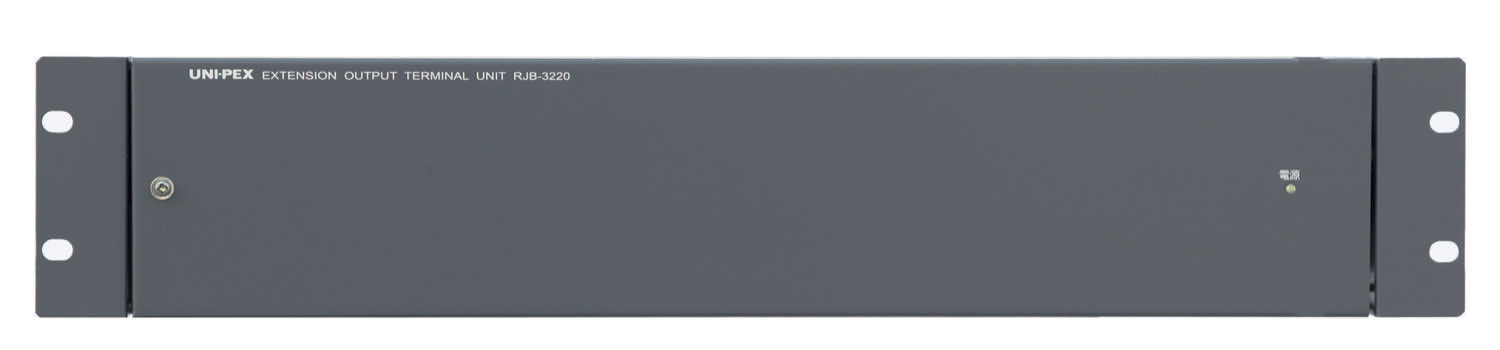

● RJB-3220    増設出力端子盤ユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
●スピーカー回線を増設する場合に追加するユニットです。
●20回線増設用。

使用電源:DC24V(制御電源ユニットRPC-3201より供給)
寸法:幅480mm×高さ88mm×奥行350mm(EIAサイズ2U)
質量:約5.6kg

  • Emergency Broadcasting System 非常用放送設備

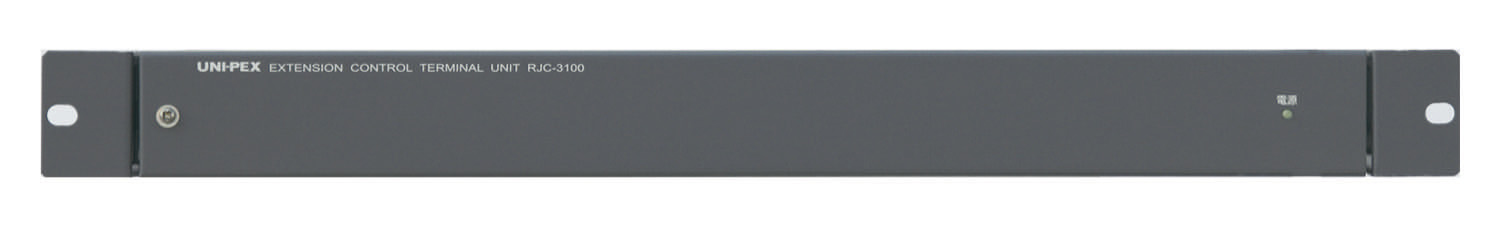

● RJC-3100    増設制御端子盤ユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
機器の増設に伴い、制御端子の増設が必要な場合に追加します。

使用電源:DC24V(制御電源ユニットRPC-3201より供給)
外部制御入力端子:30回路
(リモコン、時報チャイム、ペ-ジング、入力マトリクス、予備1、予備2のうちいずれか用として設定可能)
タリー出力:20回路
寸法:幅480mm×高さ43.5mm×奥行350mm(EIAサイズ1U)
質量:約3.2kg

  • Emergency Broadcasting System 非常用放送設備

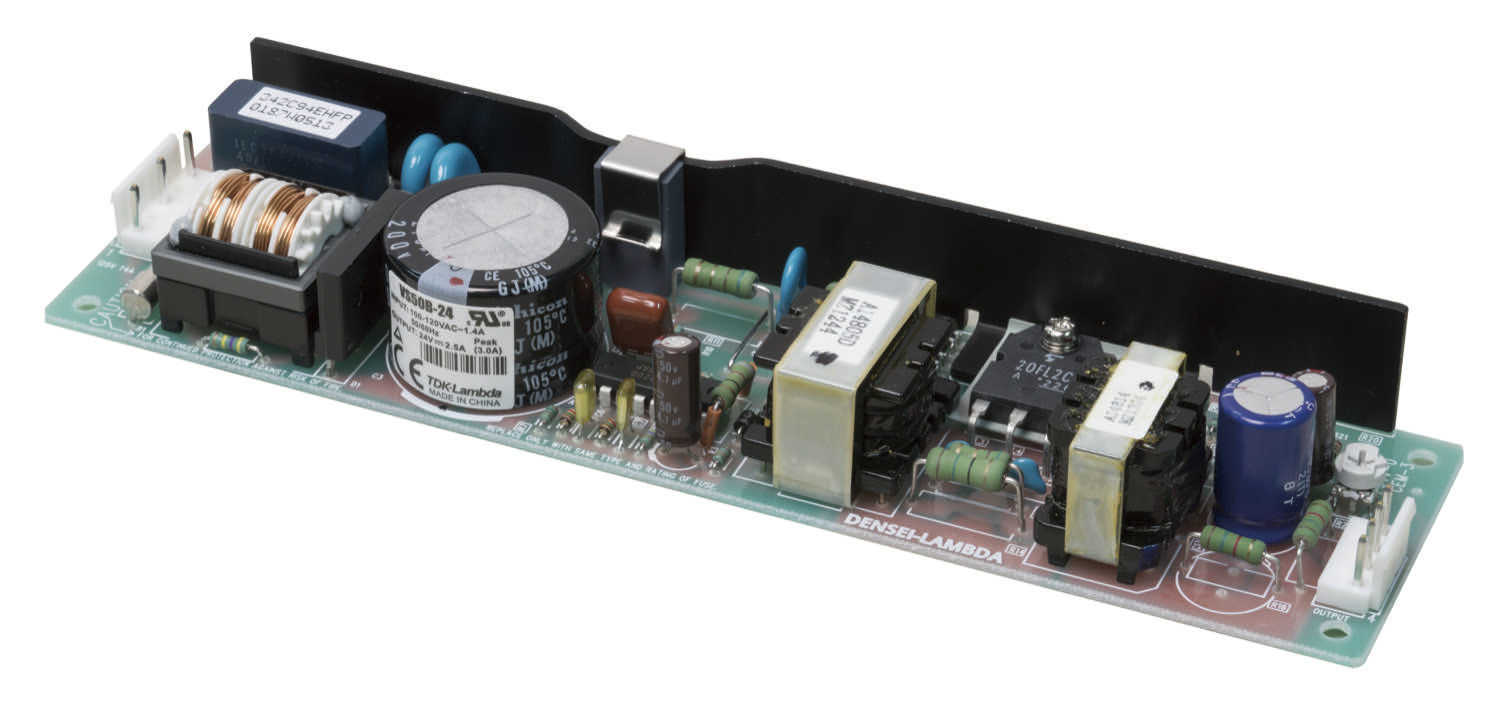

● RK-P2    増設電源ユニット

【在庫限り】
●ラック形非常放送設備EL-3150・3200シリーズ用。

制御電源ユニットRPC-3200に電源を増設するユニットです。
出力電圧:DC24V

  • Emergency Broadcasting System 非常用放送設備

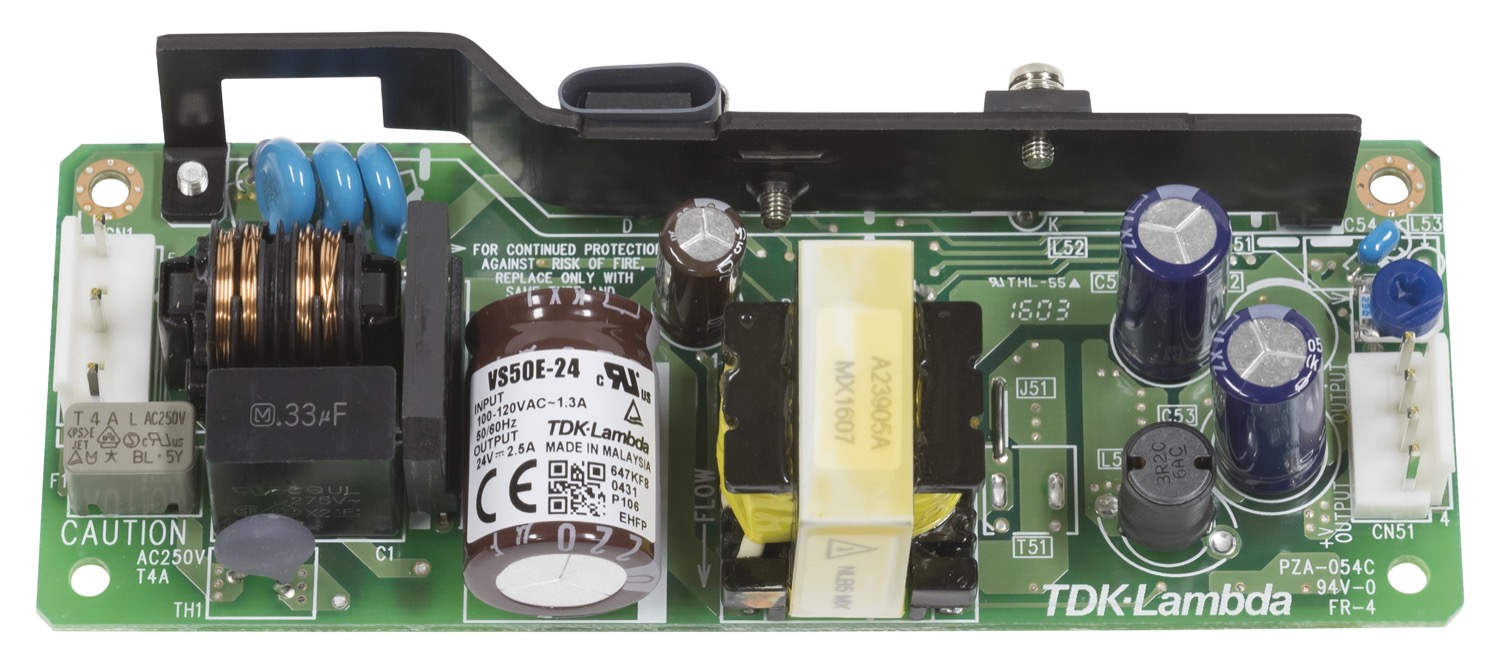

● RK-P2A    増設電源ユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
制御電源ユニットRPC-3201に電源を増設するユニットです。

出力電圧:DC24V

  • Emergency Broadcasting System 非常用放送設備

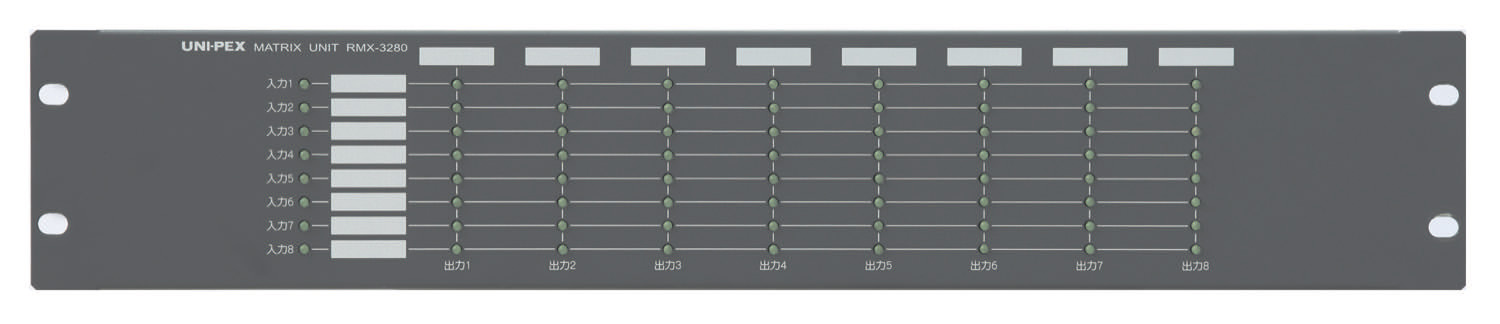

● RMX-3280    入力マトリクスユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
●多元放送用ユニット(8入出力)です。
●最大4台まで連結することができ、システム拡張ができます。

使用電源:DC24V(制御電源ユニットRPC-3201より供給)
寸法:幅480mm×高さ88mm×奥200mm(EIAサイズ2U)
質量:約3.7kg

  • Emergency Broadcasting System 非常用放送設備

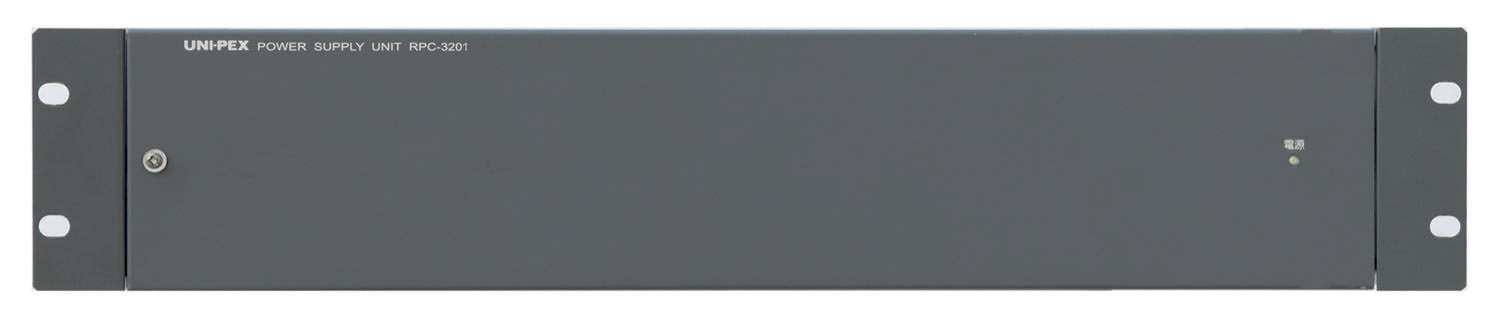

● RPC-3201    制御電源ユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
●AC100Vを受電し、非常操作ユニット、出力端子盤およびそれらの増設ユニットと非常
リモコンに供給するDC電源を作るユニットです。
●PA用ACコンセントを内蔵しており起動信号により電源のON/OFFも行います。
●増設電源ユニット(RK-P2A)を1台追加可能です。

使用電源:AC100V 50/60Hz
最大電流容量:
 電力増幅器用電源コンセント(AC100V)5個 合計最大40A
 常時電源用コンセント(AC100V)3個 合計最大3A
外形寸法:幅480mm×高さ88mm×奥行350mm(EIAサイズ2U)
質量:約5.8kg

  • Emergency Broadcasting System 非常用放送設備

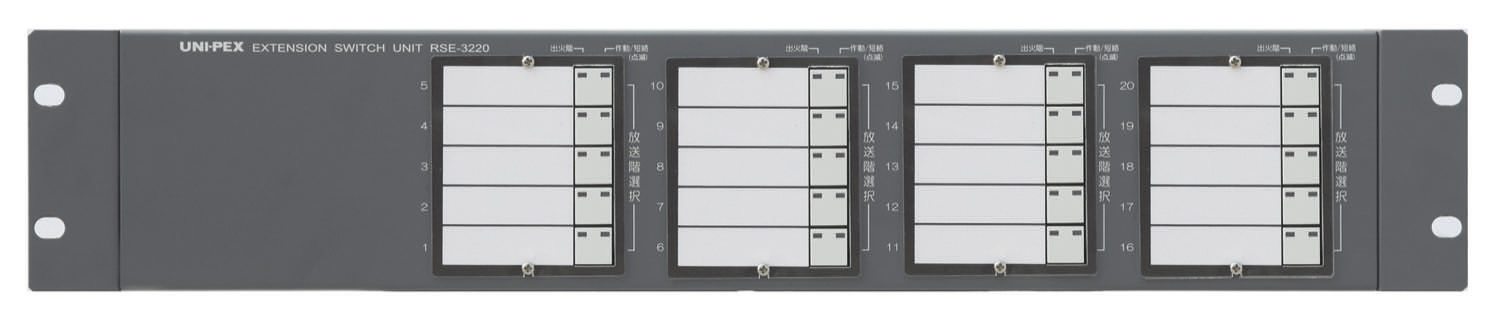

● RSE-3220    増設スイッチユニット

●ラック形非常放送設備EL-3150・3200シリーズ用。
スピーカー回線を増設する場合に追加するスイッチユニットです。

使用電源:DC24V(制御電源ユニットRPC-3201より受電)
放送階選択:20局(非常・業務)
(一斉はELシリーズ本体付属の非常操作ユニットREE-3520の一斉スイッチにより制御)
寸法:幅480mm×高さ88mm×奥行50mm(EIAサイズ2U)
質量:約1.4.kg

  • Emergency Broadcasting System 非常用放送設備

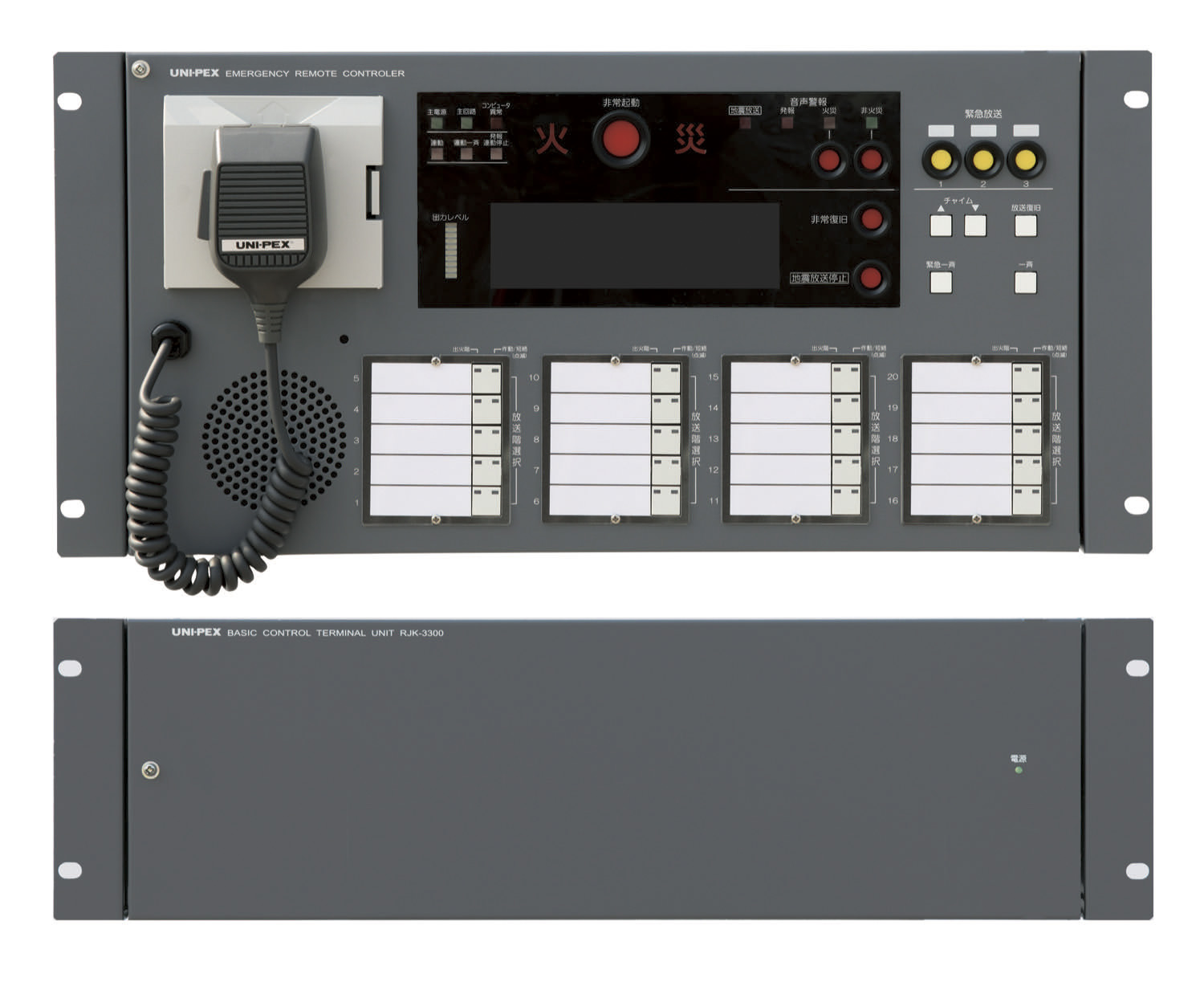

● RUS-3000    ユニットセット

【在庫限り】
●非常業務操作ユニットREE-3520と基本制御端子盤ユニットRJK-3300のセットです。
●本ユニットセットはELシリーズのユニット機器と組み合わせて使用してください。
●ラックはRIL-3150・3200シリーズまたは同等仕様のラック(0.8mm以上の鋼板)を
ご使用下さい。その場合は消防署の許可が必要です。

  • Emergency Broadcasting System 非常用放送設備

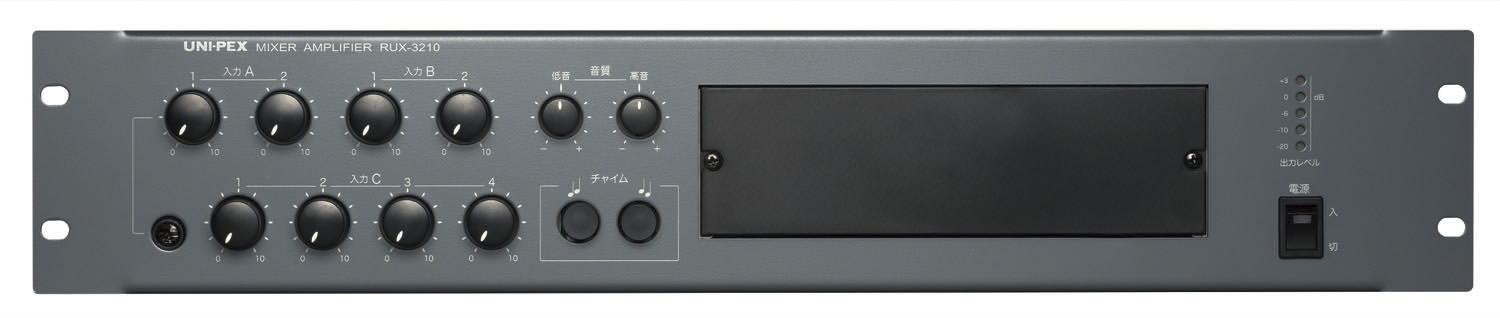

● RUX-3210    業務用ミキサーユニット

●業務放送をする際に使用するユニットです。
●CDプレーヤー、SDレコーダー、ラジオチューナーなどのオプションユニットが
一台組込めます。
●優先入力×2回路、通常入力×2回路、被制御入力×4回路。
●4音チャイムユニットEC-44を組み込み可能。

使用電源:AC100V 50Hz/60Hz、DC24V
寸法:幅480mm×高さ88mm×奥321mm(EIAサイズ2U)
質量:約4.9kg
